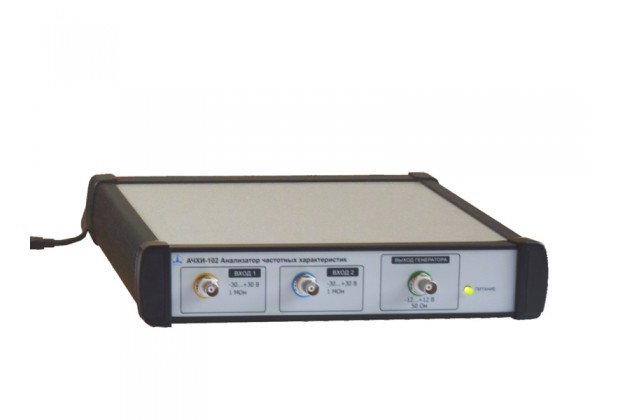

Измеритель частотных характеристик трансформаторов АЧХИ-102
Предзаказ
Предзаказ
1.00
Цена по запросу
Цена без учета доставки
- Производитель: Челэнергоприбор
- Код товара: 6769-04
- Артикул: лими-19
Анализатор частотных характеристик трансформаторов АЧХИ-102 предназначен для экспериментального определения амплитудо- и фазочастотных характеристик динамических объектов, не только трансформаторов, но и электро- и гидроприводов, технологических установок, систем управления промышленным оборудованием и транспортом и др.
Амплитудо-частотная характеристика трансформатора — это, можно сказать, его «карта здоровья». Имея ряд измеренных АЧХ трансформатора снятых: на заводе после выпуска, после монтажа и в процессе эксплуатации, особенно после коротких замыканий, можно на ранних этапах выявлять дефекты обмоток и конструктивных элементов. Это позволяет повысить надежность трансформаторов при эксплуатации и уменьшить количество необоснованных «календарных» выводов в ремонт.
Конструктив прибора: прибор содержит два изолированных измерительных канала (входных), осуществляющих прием и предварительную обработку сигналов анализируемого объекта, и изолированный канал генератора тестовых (синусоидальных) сигналов (выходной). Управление прибором и индикация установок и результатов осуществляется при помощи персонального компьютера, связанного с прибором по USB-интерфейсу.
Полностью соответствует разрабатываемому стандарту ГОСТ Р МЭК 60076-18:2012 «Трансформаторы силовые и электрические реакторы. Метод измерения частотных характеристик».
Категория: Приборы для диагностики оборудования станций и подстанций
Функции:- Определение амплитудо- и фазочастотных характеристик динамических объектов в диапазоне частот 0,1 мГц…2 МГц
Выход генератора: | |
Диапазон частот | 0,1 мГц...2 МГц |
Выходное напряжение АС | 1 мВ...10 В |
Выходное напряжение DC | ±0...5 В |
Выходной ток | до 100 мА |
Измерительные входы: | |
Входное сопротивление | 1 МОм |
Диапазон частот | 0,1 мГц...2 МГц |
Диапазон входов -300 В<AC+DC<+300 В c внешним аттенюатором 1:10 | |
Динамический диапазон | ±120 дБ |
Погрешность определения модуля не более 0,1 дБ, фазы - 0,5 град | |
Диапазон определения фазы | ± 180 град |
Общие: | |
Питание от сети ~220 В, 50 Гц | |
Масса не более | 3 кг |
Габариты | 320х250х50 мм |
Связь с ПК по USB-интерфейсу |
Комплект поставки:
Фото | Наименование/артикул | Применение |

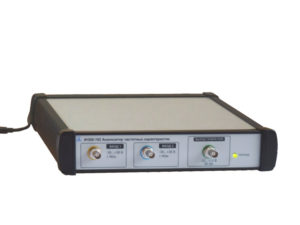

![]() | Измерительно-вычислительный блок 1 шт. | |
Осциллографические пробники с BNC-коннекторами 2 шт. | ||

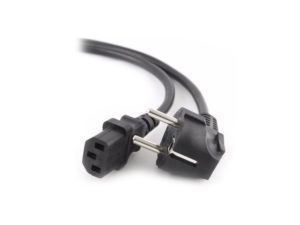

![]() | Сетевой провод питания 1 шт. | |

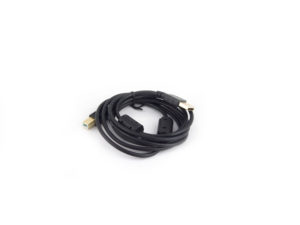

![]() | Провод USB-интерфейса для подключения ИВБ 1 шт. | |
![]() | Диск с программой установки ПО 1 шт. | |
![]() | Руководство по эксплуатации и паспорт 1 шт. |
