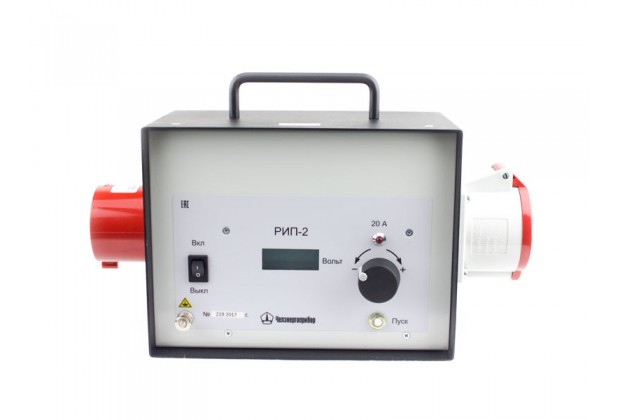

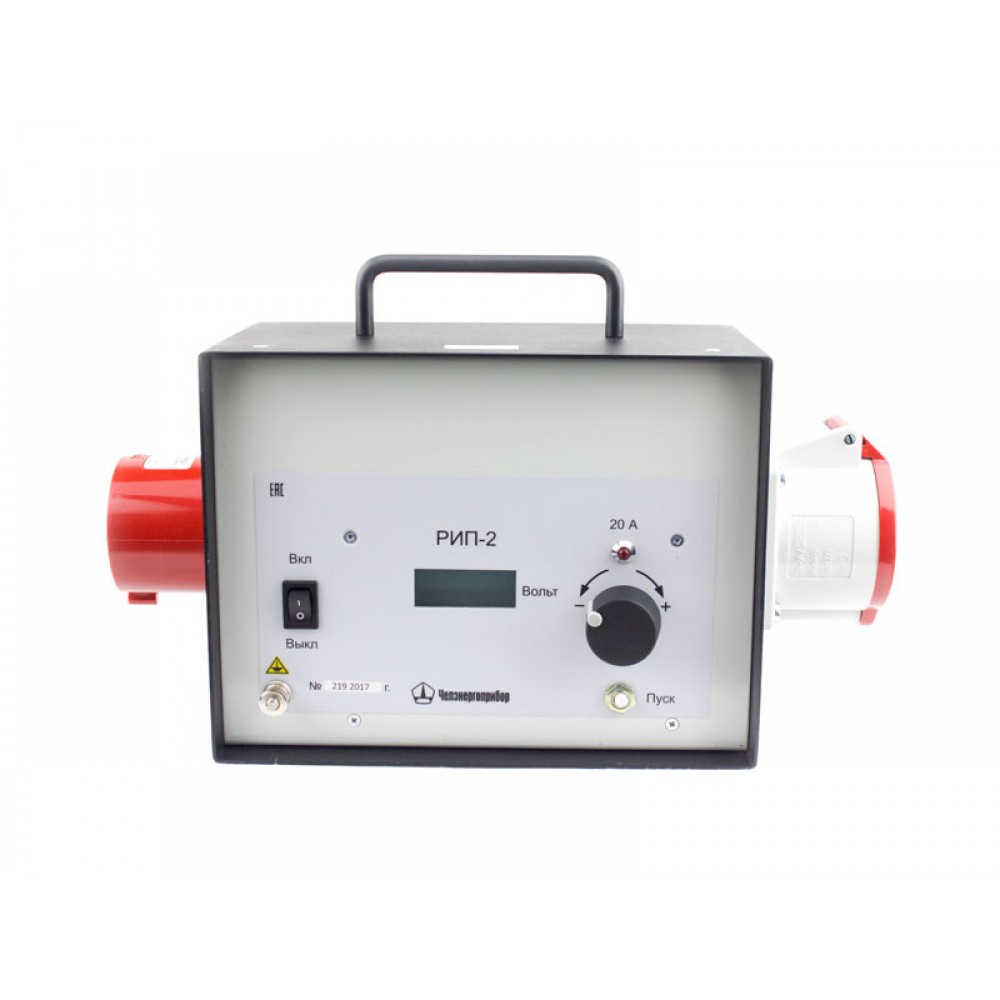

Стабилизированный источник постоянного тока для испытания выключателей РИП-2
Предзаказ
Предзаказ
1.00
Цена по запросу
Цена без учета доставки
- Производитель: Челэнергоприбор
- Код товара: 6765-04
- Артикул: лими-15
Стабилизированный источник постоянного тока для испытания выключателей РИП-2 предназначен для контроля величины минимального напряжения включения и отключения высоковольтных выключателей, имеющих электромагнитный привод. Источник обеспечивает стабилизированное напряжение в диапазоне от 50 В до 215 В с шагом 1 В при токе до 400 А.
При периодической ревизии, а также после ремонта высоковольтных выключателей в соответствии с п. 15.4 СТО 34.01-23.1-001-2017 “Объем и нормы испытаний электрооборудования” необходимо проводить проверку минимального напряжения срабатывания выключателей согласно нормам заводов-изготовителей.
Например, минимальное напряжение срабатывания при включении выключателя МКП-110 определено в 68% от номинального значения, а при отключении – 55%. При этом токи, потребляемые от аккумуляторной батареи (АКБ) соленоидами электромагнитных приводов во время включения, могут составлять сотни ампер, при номинальном напряжении 110 или 220 В.
В настоящее время источник РИП-2 не имеет отечественных аналогов!
Категория: Приборы для диагностики оборудования станций и подстанций
Функции:- Контроль величины минимального напряжения включения и отключения высоковольтных выключателей, имеющих электромагнитный привод
Отличительные особенности:- Высокая надежность при малых габаритах — выполнен на современной элементной базе
- Защита от неверной полярности входного напряжения, от короткого замыкания и от перегрева
- Возможность калибровки выходного напряжения источника в процессе эксплуатации
иапазон входного постоянного напряжения | 110...350 В |
Диапазон выходного постоянного напряжения | 50...215 В |
Дискретность установки выходного напряжения | 1 В |
Допускаемая основная относительная погрешность установки выходного напряжения, не более | ±1% |
Максимально допустимый выходной ток | 400 А |
Время работы при выходном токе менее 20 А | не ограничено |
Время работы при выходном токе более 20 А | 2 с |
Интервал времени между пусками, не более | 2 мин |
Индикация установленного выходного напряжения и сообщений о срабатывании защиты на жидкокристаллическом четырехразрядном индикаторе | |
Габаритные размеры | 340x210x125 мм |
Масса прибора без соединительных проводов, не более | 3,5 кг |
Масса прибора в комплекте, не более | 8 кг |
Комплект поставки:
Фото | Наименование/артикул | Применение |

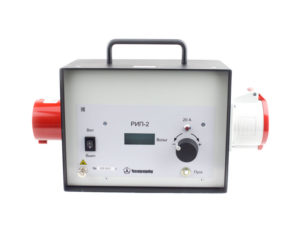

![]() | Стабилизированный источник постоянного тока 1 шт. | |

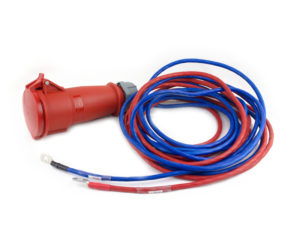

![]() | Двойной соединительный провод сечением 16 мм2 длиной 5 м 1 шт. | |

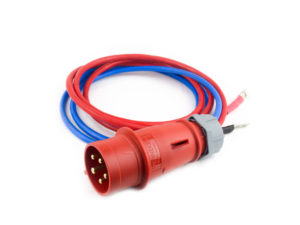

![]() | Двойной соединительный провод сечением 25 мм2 длиной 2 м 1 шт. | |

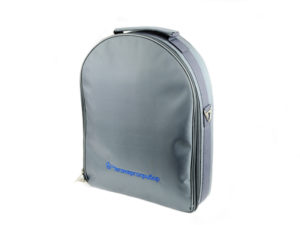

![]() | Сумка или пластиковый кейс для переноски проводов 1 шт. | |
![]() | Руководство по эксплуатации и паспорт 1 шт. |
