Вольтамперфазометр ВФМ-3 предназначен для одновременного измерения действующего значения трех фазных и трех линейных напряжений, силы переменного тока в трех цепях с одновременным вычислением активной, реактивной и полной мощностей в цепи, измерения частоты, угла сдвига фаз между фазными и линейными напряжениями, между токами и напряжениями, а также вывода векторной диаграммы напряжений и токов в трехфазных системах.

Имеет встроенную функцию счётчика электроэнергии (см. режим 2).

Прибор может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладке фазочувствительных схем релейной защиты, для проверки правильности подключения счетчиков электроэнергии.


Измерение:

  • Uдейств. 3-х фазных и 3-х линейных напряжений, В
  • I в 3-х цепях, А
  • P (Вт), Q (ВАр), S (ВА) мощностей
  • ƒ, Гц
  • φ между Uф и Uл
  • φ между I и U

Отличительные особенности:

  • Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров;

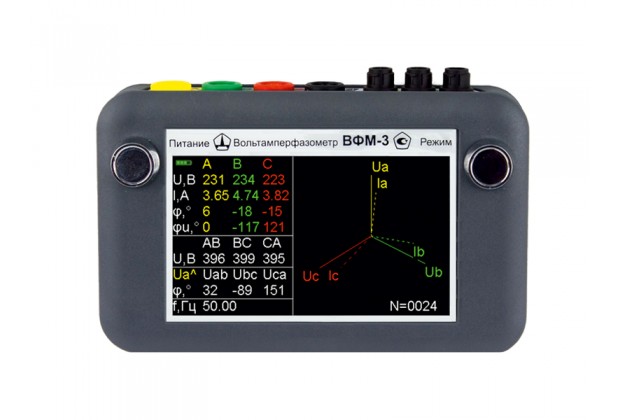

  • На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, выводится векторная диаграмма;
  • Позволяет проверять правильность подключения однофазных и трехфазных счетчиков электроэнергии и отсутствие несанкционированного вмешательства в их работу, благодаря функции подсчета электроэнергии;
  • Измерение силы переменного тока в пределах 0…30 А без разрыва цепи. При этом в диапазоне 0…50 мА абсолютная погрешность не превышает ±1 мА;
  • Измерение сдвига фаз между напряжением и током, в том числе при токе менее 50 мА. Абсолютная погрешность при токе от 50 мА и более — в пределах ±1 град, при токе 15 мА — не более ±3 град;
  • Переноска в сумке осуществляется при соединенных с измерительным блоком проводах. Для перехода в рабочее положение не требуется проводить присоединение разъемов, достаточно просто открыть сумку;
  • Межповерочный интервал 2 года.
Диапазон измерения
действующего значения напряжения переменного тока, В0...460
действующего значения силы переменного тока, А0...30
угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током, град-180...+180
активной (реактивной) мощности, Вт (ВАр)0...13800
частоты напряжения и силы переменного тока, Гц45...65
Предел допускаемой относительной погрешности измерения
действующего значения напряжения переменного тока ± [0,2+0,01(Uк /Uи -1)]%
действующего значения силы переменного тока       ± [1+0,005(Iк /Iи -1)]%
частоты напряжения и силы переменного тока       ± 0,1%
Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30 В и силе тока не менее 100 мА), град     ± 1
Входное сопротивление каналов напряжения, MОм, не менее      1
Максимальный диаметр провода, охватываемого клещами, мм 8
Прибор определяет порядок чередования фаз в трехфазной системе
Питание от четырех аккумуляторов или элементов питания габарита  АА
Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч   8 часов
Масса без принадлежностей, не более      0,3 кг
Масса с принадлежностями  2,5 кг
Габариты прибора, не более      150х95х34 мм
Габариты сумки для переноски, не более290х225х250 мм
Прибор предназначен для эксплуатации в следующих условиях:
температура окружающей среды-20...+55 °С;
относительная влажность воздуха (без конденсации влаги),не более 80 % при 25 °С;
атмосферное давление84...106,7 кПа;
Индикация измеренных значений – на экране жидкокристаллического цветного дисплея диагональю 4.3" разрешением:480х272 пикс.

Комплект поставки «Стандартный»:

ФотоНаименование/артикулПрименение
Измерительный прибор с установленными аккумуляторами   1 шт.

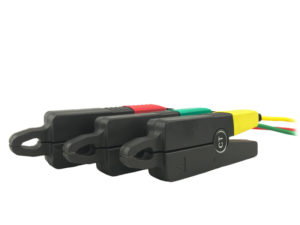

Токовые клещи с проводом для подключения   3 шт.

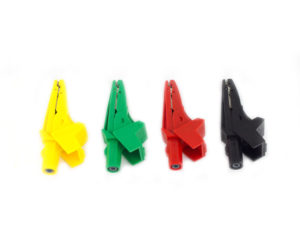

Щупы типа "крокодил" с проводами для измерения напряженияЩупы типа "крокодил" с проводами для измерения напряжения   4 шт.

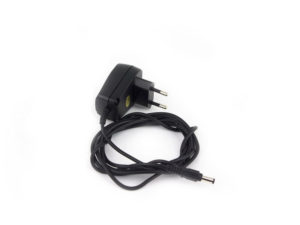

Блок питанияБлок питания   1 шт.
Руководство по эксплуатации и паспортРуководство по эксплуатации и паспорт   1 шт.

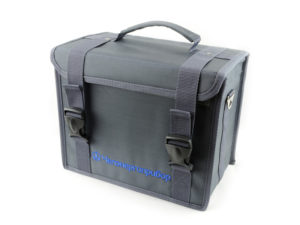

  Сумка для переноски прибора и принадлежностей   1 шт.

Комплект поставки «Стандартный» может поставляться с дополнительными аксессуарами:

Дополнительные аксессуары:

ФотоНаименование/артикулПрименение
 Щуп типа "крокодил" с шириной губок 4 мм Щуп типа "крокодил" с шириной губок 4 мм   4 шт.  (арт. 3201)

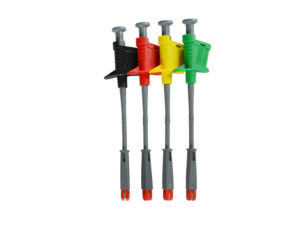

 Удлиненный щуп типа "крокодил" длиной 125 мм Удлиненный щуп типа "крокодил" длиной 125 мм   4 шт. (арт. 3202)
 Штыревой щуп  Штыревой щуп   4 шт. (арт. 3203)

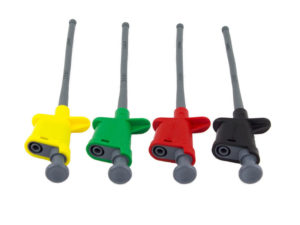

 Удлиненный щуп типа "пинцет" длиной 125 мм Удлиненный щуп типа "пинцет" длиной 125 мм   4 шт. (арт. 3204)

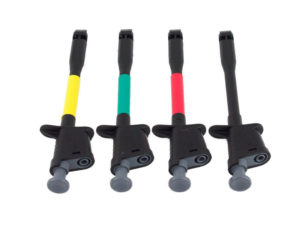

 Удлиненный щуп типа "прокол" Удлиненный щуп типа "прокол"   4 шт. (арт. 3205)

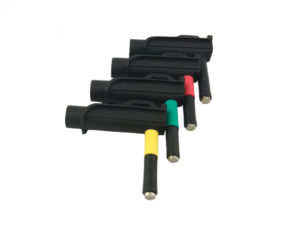

Магнитные щупы диаметром 6,8 мм   4 шт. (арт. 3206)
