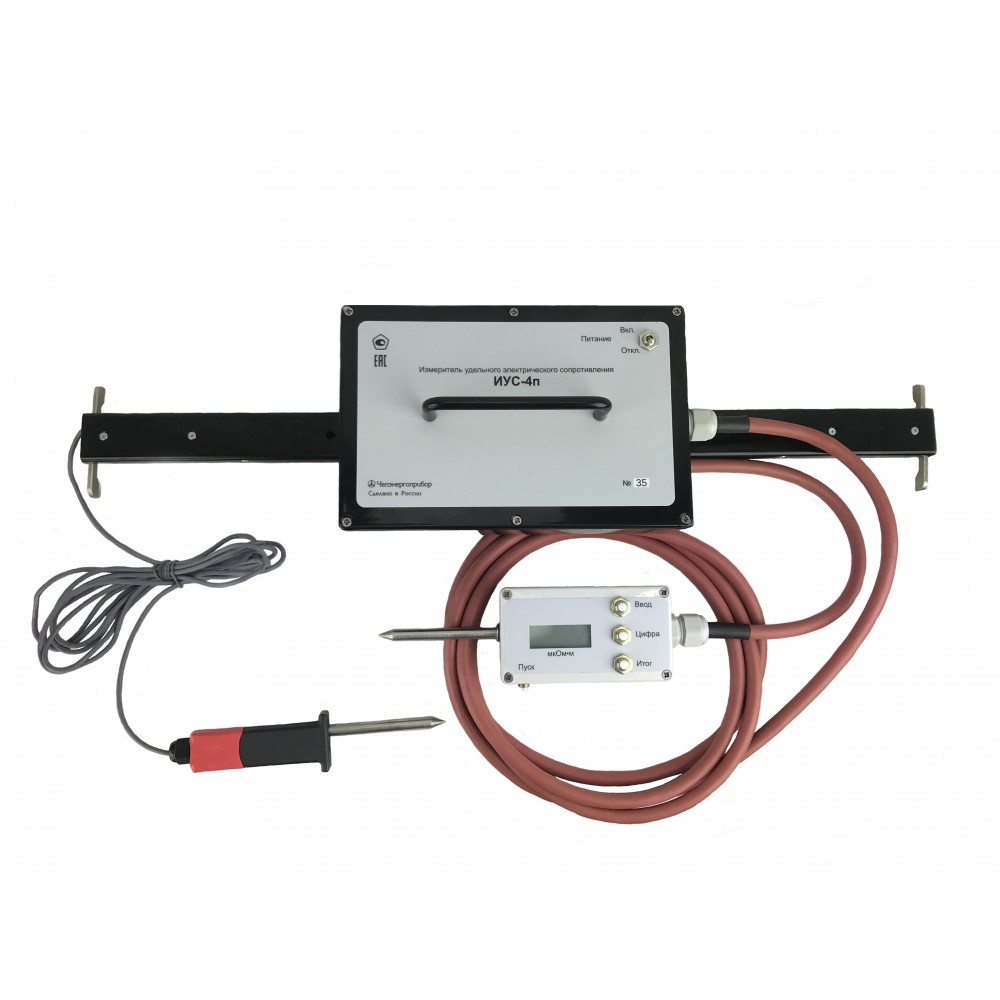

Прибор для измерения удельного электросопротивления углеграфитовых изделий ИУС-4
Предзаказ
Предзаказ
1.00
Цена по запросу
Цена без учета доставки
- Производитель: Челэнергоприбор
- Код товара: 6749-04
- Артикул: лими-1
Номер в госреестре: 78272-20
Одним из важнейших параметров, характеризующих качество углеродных изделий (графитированных электродов для электропечей, угольных блоков для электролизеров и др.), является удельное электрическое сопротивление (УЭС). Величина УЭС должна контролироваться как на промежуточных технологических операциях, так и в конце производственного цикла для определения марки изделия.
Измеритель ИУС-4 предназначен для оперативного определения УЭС углеграфитовых изделий, в том числе графитированных электродов и заготовок одним оператором. Прибор позволяет проводить измерения с торцевым вводом тока в соответствии с разделом 1 ГОСТ 23776-79. Прибор предназначен для применения на предприятиях электродной промышленности, а также цветной и черной металлургии.
Для определения УЭС ниппелей измеритель ИУС-4 может опционально комплектоваться двумя парами датчиков, которые соединяются с зондами прибора гибкими проводами. Измерение УЭС ниппелей производится в соответствии с разделом 4 ГОСТ 23776-79 и п. 9.2 ГОСТ Р 57613-2017.
Для измерения УЭС графитированных электродов в составе измерительного стенда может быть использован стационарный вариант ИУС-4с. Здесь используется больший измерительный ток, за счет чего достигается большая точность измерений. Этот прибор снабжен интерфейсом RS-232 для связи с компьютером. Питание ИУС-4с от сети 220 В, 50 Гц.
Функции:
- Предназначен для оперативного измерения УЭС углеграфитовых изделий цилиндрической формы
*В комплекте с измерительными датчиками (арт.2201, арт. 2202), указанными в дополнительной комплектации, позволяют определять УЭС углеграфитовых изделий различной формы и ниппелей
Отличительные особенности:
- Предоставляет возможность проведения измерения, состоящего как из одного наблюдения, так и из серии
- Два варианта модификации прибора: ИУС-4п и ИУС-4с. Стендовый вариант ИУС-4с в составе измерительного стенда с большим измерительным током и большей точностью измерений
- Межповерочный интервал 2 года
Полезные ссылки:
Приемка углеграфитовых изделий при помощи ИУС-4 на фабрике в Китае:
| Диапазон измерения удельного электрического сопротивления | 2...100 мкОм⋅м |
| Порог чувствительности прибора | 0,01 мкОм⋅м |
| Предел допустимой основной погрешности измерения не более | 0,1 мкОм⋅м |
| Расстояние между потенциальными зондами (модификация ИУС-4п) | 600 ± 2 мм |
| Диагональ сечения контролируемых электродов (модификация ИУС-4с) | 75…1600 мм |
| Время одного измерения не более | 2 с |
| Интервал между измерениями не более | 5 с |
| Масса не более | 4 кг |
| Габариты прибора вместе с рейкой (модификация ИУС-4п) | 600х150х130 мм |
| Габариты прибора (модификация ИУС-4с) | 320х290х125 мм |
| Индикация измеренного значения УЭС - визуальная, цифровая в виде четырехзначного десятичного числа | |
| Прибор индицирует текущий результат, порядковый номер наблюдения, усреднённый результат по серии наблюдений и диаметр измеряемого электрода (модификация ИУС-4п) | |
| Прибор автоматически производит статистическую обработку серии наблюдений, выявляет и отбрасывает анормальные результаты и индицирует среднее значение оставшихся (модификация ИУС-4п) | |
| Ресурс непрерывной работы прибора без подзарядки аккумулятора при 1000 наблюдениях (модификация ИУС-4п) | 50 часов |
| Питание прибора автономное, от аккумуляторной батареи 6 В, 4,5 Ач (модификация ИУС-4п) | |
| Время заряда аккумулятора не более (модификация ИУС-4п) | 15 часов |
| Диапазон контролируемых диаметров изделий (модификация ИУС-4п) | 75...610 мм |
| Диаметр устанавливается оператором с помощью кнопок прибора с точностью 1 мм (модификация ИУС-4п) | |
| Прибор предназначен для эксплуатации в следующих условиях: | |
| Температура окружающей среды | -10...+50°C |
| Относительная влажность воздуха (без конденсации влаги), не более | 80% при 25°C |
| Атмосферное давление | 84...106,7 кПа |
Комплект поставки ИУС-4п:
| Фото | Наименование/артикул | Примечание |

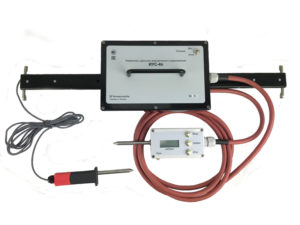

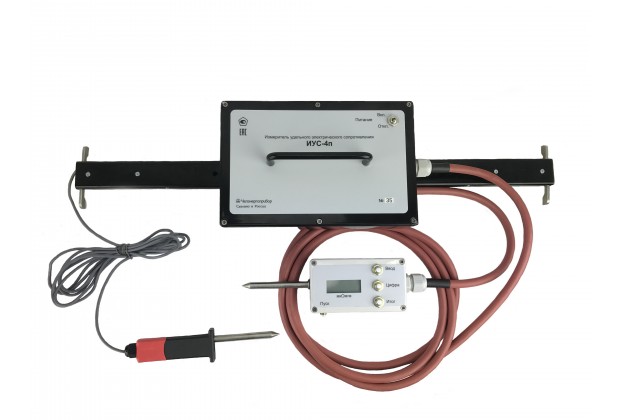

 | Измерительный прибор ИУС-4п c дистанционным пультом управления 1 компл. | |
| Зарядное устройство 1 шт. | ||
 | Руководство по эксплуатации и паспорт 1 шт. | |

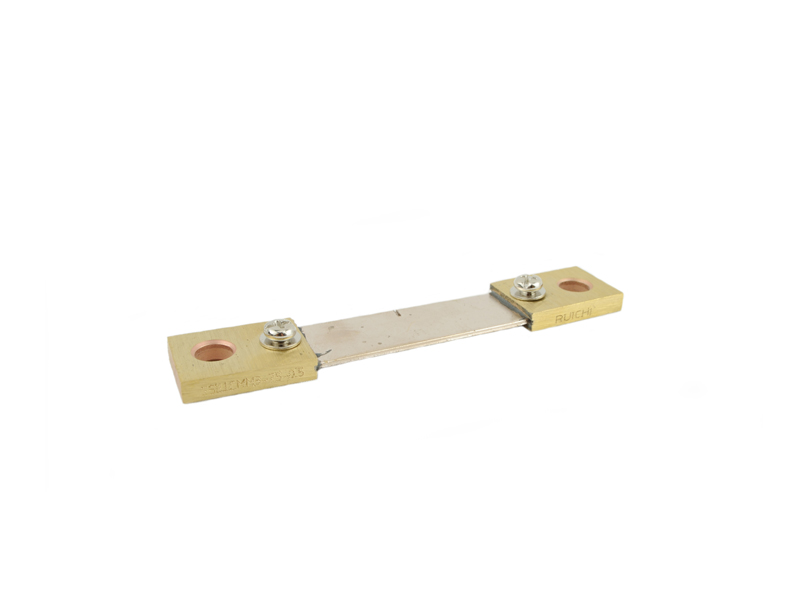

 | Шунт 75 А 1 шт. |
Комплект поставки ИУС-4с:
| Фото | Наименование/артикул | Примечание |

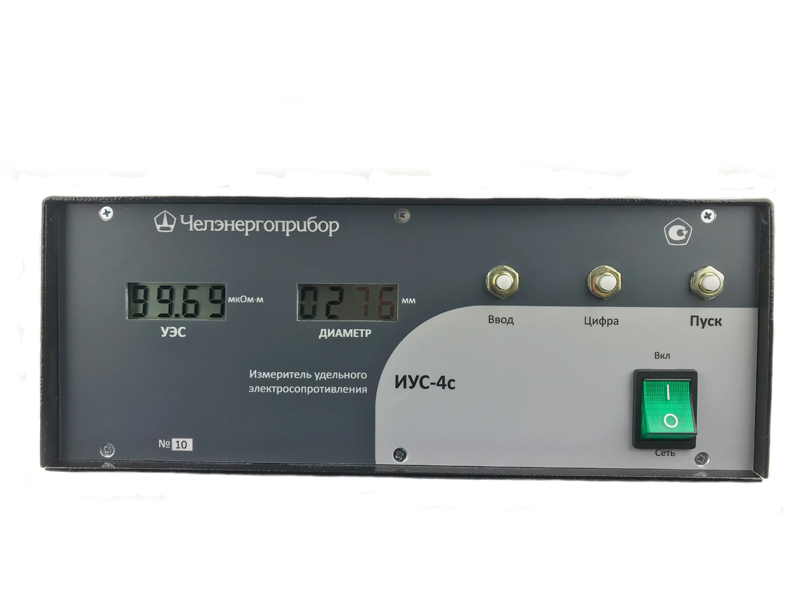

 | Измерительный прибор ИУС-4с (стендовый) 1 шт. | |

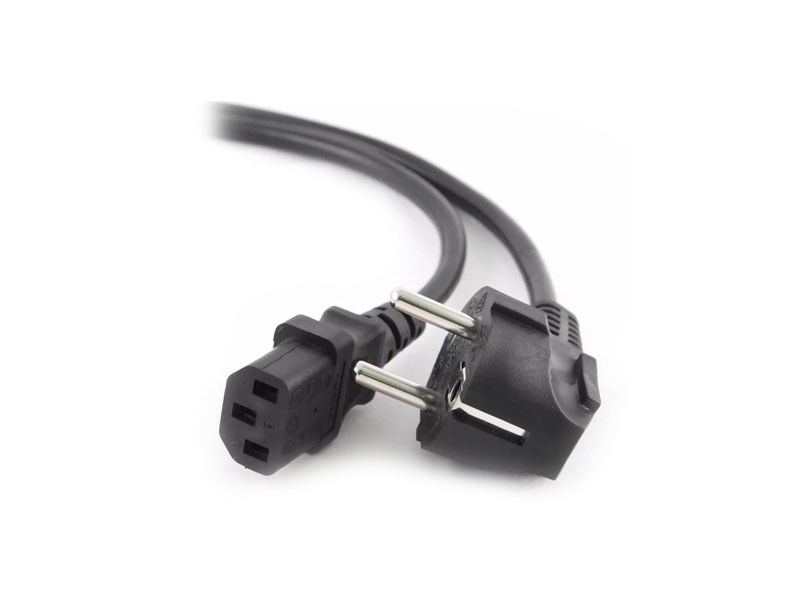

 | Сетевой шнур 1 шт. | |
| Руководство по эксплуатации и паспорт 1 шт. | |
| Шунт 75 А 1 шт. |
Дополнительные аксессуары:
| Фото | Наименование/артикул | Примечание |

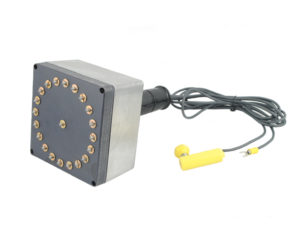

 | Датчик для определения УЭС биконических ниппелей (арт. 2201) 1 компл. | Подойдет как для варианта модификации прибора ИУС-4п, так и для ИУС-4с |
 | Датчик для определения УЭС цилиндрических ниппелей (арт. 2202) 1 компл. | Подойдет как для варианта модификации прибора ИУС-4п, так и для ИУС-4с |
