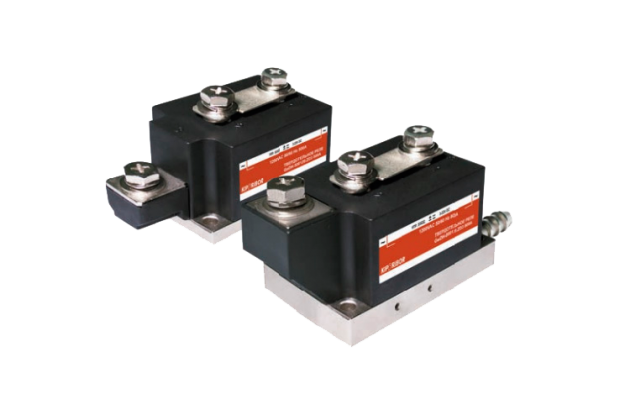

GwDH-xxx120.ZD3 с водяным и GaDH-xxx120.ZD3 с воздушным охлаждением. Твердотельные реле для коммутации мощной нагрузки

GwDH-xxx120.ZD3 с водяным и GaDH-xxx120.ZD3 с воздушным охлаждением. Твердотельные реле для коммутации мощной нагрузки

Предзаказ
Рейтинг:

Предзаказ 1.00

Цена по запросу

Цена без учета доставки


  • Производитель: ОВЕН
  • Код товара: 3854-01
  • Артикул: овен-226

Твердотельные реле GwDH и GaDH специально разработаны для коммутации мощной нагрузки, индуктивной нагрузки, а также нагрузки, пусковые токи которой сложно прогнозировать (нагрузка индуктивная большой мощности, трансформаторы, сварочное оборудование). ТТР данных серий охватывают наиболее широкий диапазон коммутируемых токов.

Особенности управления и коммутации нагрузки
  • Широкий диапазон управляющего сигнала 3…32 VDC.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 500 до 800 А (в зависимости от модификации).
    • резистивная нагрузка от 375 до 600 А (в зависимости от модификации);
    • индуктивная нагрузка от 50 до 80 А (в зависимости от модификации).
  • Охватывают наибольший диапазон коммутируемых токов среди большинства ТТР, представленных сегодня на российском рынке.
  • Широкий диапазон коммутируемого напряжения 60...1000 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое пиковое напряжение 1600 VAC (16 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии GaDH-xxx120.ZD3 и GwDH-xxx120.ZD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

GaDH-xxx120.ZD3

GaDH-500120.ZD3

375 А

50 А

500 А

GaDH-600120.ZD3

450 А

60 А

600 А

GaDH-800120.ZD3

600 А

80 А

800 А

GwDH-xxx120.ZD3

GwDH-500120.ZD3

375 А

50 А

500 А

GwDH-600120.ZD3

450 А

60 А

600 А

GwDH-800120.ZD3

600 А

80 А

800 А
