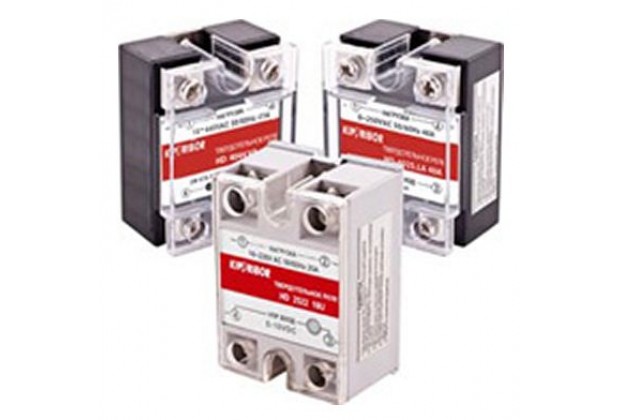

Однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.
Особенности управления и коммутации нагрузки- Тип нагрузки и рекомендуемые пределы тока коммутации:
- для HD-xx44.VA резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx22.10U резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
- для HD-xx25.LA резистивная нагрузка от 8 до 60 А (в зависимости от модификации).
- Типы управляющих сигналов:
- для HD-xx44.VA переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC;
- для HD-xx22.10U унифицированный сигнал напряжения 0…10 VDC;
- для HD-xx25.LA унифицированный токовый сигнал 4…20 мА.
- Максимальный диапазон регулирования напряжения:
- для HD-xx44.VA 10…440 VAC;
- для HD-xx22.10U 10…220 VAC;
- для HD-xx25.LA 10…250 VAC.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA| Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки |
| Резистивная нагрузка | ||
| HD-xx44.VA | ||
| HD-1044.VA | 8 A | 10 A |
| HD-2544.VA | 19 A | 25 A |
| HD-4044.VA | 30 A | 40 A |
| HD-xx22.10U | ||
| HD-1022.10U | 8 A | 10 A |
| HD-2522.10U | 19 A | 25 A |
| HD-4022.10U | 30 A | 40 A |
| HD-xx25.LA | ||
| HD-1025.LA | 8 A | 10 A |
| HD-2525.LA | 19 A | 25 A |
| HD-4025.LA | 30 A | 40 A |
| HD-6025.LA | 45 A | 60 A |
| HD-8025.LA | 60 A | 80 A |
