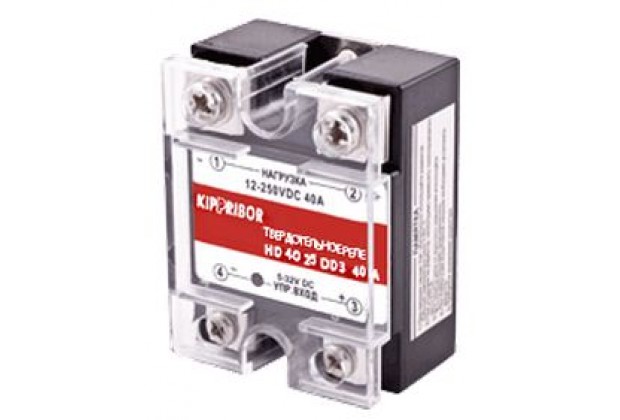

HD-хх25.DD3 ТТР твердотельные реле для коммутации постоянного тока

HD-хх25.DD3 ТТР твердотельные реле для коммутации постоянного тока

Предзаказ
Рейтинг:

Предзаказ 1.00

Цена по запросу

Цена без учета доставки


  • Производитель: ОВЕН
  • Код товара: 3851-01
  • Артикул: овен-223

Однофазные ТТР KIPPRIBOR серии HD-хх25.DD3 предназначены для коммутации цепей постоянного тока. Они подходят для управления нагрузкой как резистивного, так и индуктивного характера. Отлично выполняют функцию «усиления сигнала» в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

Особенности управления и коммутации нагрузки
  • Широкий диапазон управляющего сигнала 5…32 VDC.
  • Тип нагрузки и рекомендуемый предельный ток коммутации:Максимально ток нагрузки от 10 до 40 А (в зависимости от модификации).
    • резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
    • маломощная слабоиндуктивная нагрузка до от 1 до 4 А (в зависимости от модификации).
  • Коммутируемое напряжение 12…250 VDC.
  • Рекомендуемые области применения:
    • резистивная нагрузка: широко используются для коммутации цепей управления в подвижном автотранспорте, оборудовании и машинах с аккумуляторными источниками питания, электропогрузчиках и штабелерах, на железнодорожном и общественном городском транспорте (трамваи, троллейбусы), автофургонах, рефрижераторных установках и пр.
    • индуктивная нагрузка: широко используются для управления катушками соленоидных клапанов, электромагнитами и пр. соленоидами.
    • «усилитель сигнала»: оптимально подходит для усиления сигнала в случае, когда необходимо, чтобы один регулятор с небольшой нагрузочной способностью выхода управлял целой группой твердотельных реле.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серий HD-xx25.DD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

HD-1025.DD3

8 A

1 A

10 A

HD-2525.DD3

19 A

2,5 A

25 A

HD-4025.DD3

30 A

4 A

40 A
