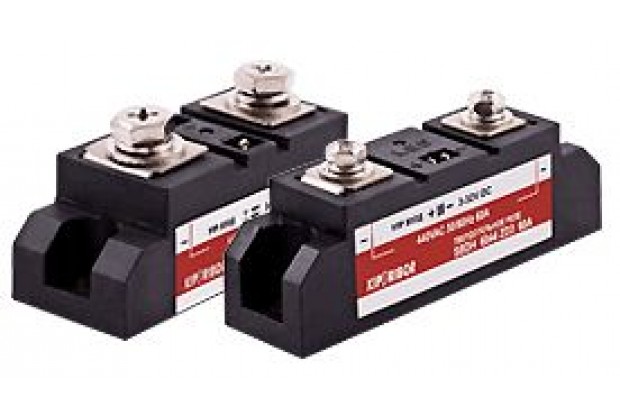

Однофазные ТТР BDH-xx44.ZD3 и SBDH-xx44.ZD3 - это серии твердотельных реле в корпусах промышленного стандарта, специально разработанных для коммутации нагрузок большой мощности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.
Особенности управления и коммутации нагрузки- Широкий диапазон управляющего сигнала: 3…32 VDC.
- Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 60 до 250 А (в зависимости от модификации).
- резистивная нагрузка от 45 до 113 А - для SBDH-xx44.ZD3 / от 75 до 187 А - для BDH-xx44.ZD3 (в зависимости от модификации);
- индуктивная нагрузка от 6 до 15 А - для SBDH-xx44.ZD3 / от 10 до 25 А - для BDH-xx44.ZD3 (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 40…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения для BDH-xx44.ZD3 / SBDH-xx44.ZD3 1100 / 1200 VAC (11 / 12 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий BDH-xx44.ZD3 и SBDH-xx44.ZD3 Модификация ТТР | Рекомендуемые токи нагрузки | Максимально допустимые токи нагрузки | |
резистивная нагрузка | индуктивная нагрузка | ||
SBDH-xx44.ZD3 | |||
SBDH-6044.ZD3 | 45 A | 6 A | 60 A |
SBDH-8044.ZD3 | 60 A | 8 A | 80 A |
SBDH-10044.ZD3 | 75 A | 10 A | 100 A |
SBDH-12044.ZD3 | 90 A | 12 A | 120 A |
SBDH-15044.ZD3 | 113 A | 15 A | 150 A |
BDH-xx44.ZD3 | |||
BDH-10044.ZD3 | 75 A | 10 A | 100 A |
BDH-12044.ZD3 | 90 A | 12 A | 120 A |
BDH-15044.ZD3 | 113 A | 15 A | 150 A |
BDH-20044.ZD3 | 150 A | 20 A | 200 A |
BDH-25044.ZD3 | 188 A | 25 A | 250 A |
