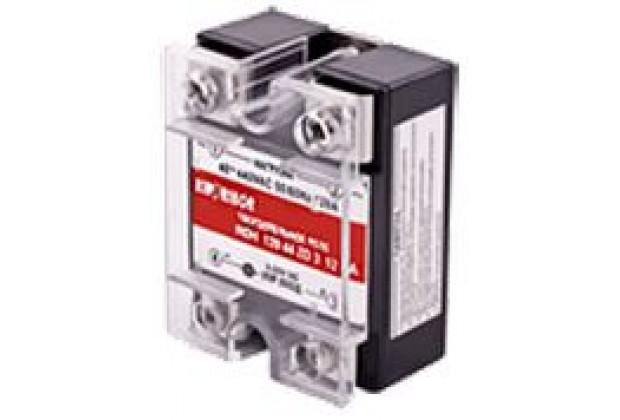

HDH-xx44.ZD3 твердотельные реле в стандартном корпусе для коммутации мощной нагрузки

HDH-xx44.ZD3 твердотельные реле в стандартном корпусе для коммутации мощной нагрузки

Предзаказ
Рейтинг:

Предзаказ 1260.00

1 260.00 сом

Цена без учета доставки


  • Производитель: ОВЕН
  • Код товара: 3849-01
  • Артикул: овен-221

Однофазные ТТР HDH-xx44.ZD3 - это серия твердотельных реле, специально разработанных для коммутации нагрузок большой мощности. Обладая высокой коммутационной способностью, они имеют компактные размеры, т.к. выполнены в стандартном типоразмере корпуса, унифицированным с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать различные задачи по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки
  • Широкий диапазон управляющего сигнала: 3…32 VDC.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 60 до 120 А (в зависимости от модификации).
    • резистивная нагрузка от 45 до 90 А (в зависимости от модификации);
    • индуктивная нагрузка от 6 до 12 А (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Рекомендуемые токи нагрузки твердотельных реле серии HDH-xx44.ZD3

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

HDH-6044.ZD3

45 A

6 A

60 A

HDH-8044.ZD3

60 A

8 A

80 A

HDH-10044.ZD3

75 A

10 A

100 A

HDH-12044.ZD3

90 A

12 A

120 A
