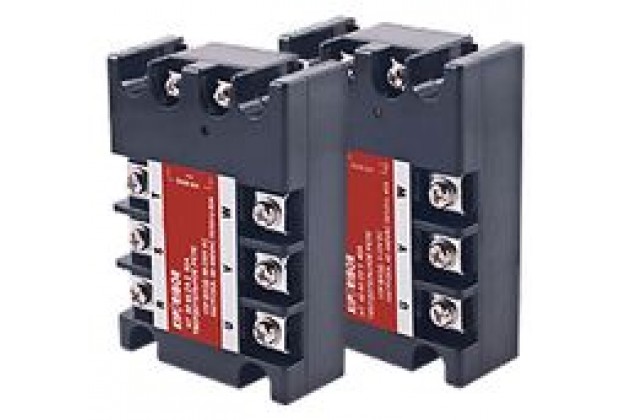

HT-xx44.ZD3 и HT-xx44.ZA2 трехфазные твердотельные реле для коммутации резистивной нагрузки

HT-xx44.ZD3 и HT-xx44.ZA2 трехфазные твердотельные реле для коммутации резистивной нагрузки

Предзаказ
Рейтинг:

Предзаказ 1953.00

1 953.00 сом

Цена без учета доставки


  • Производитель: ОВЕН
  • Код товара: 3848-01
  • Артикул: овен-220

Трехфазные ТТР серий HT-xx44.ZD3 и HT-xx44.ZA2 используются для коммутации трехфазной нагрузки. Позволяют коммутировать одновременно 3 фазы трехфазной нагрузки или 3 независимые однофазные нагрузки одновременно. Ориентированы на управление резистивной нагрузкой.

Особенности управления и коммутации нагрузки
  • Управляющий сигнал постоянного или переменного напряжения.
  • Широкий диапазон управляющего сигнала: 3…32 VDC - для HT-xx44.ZD3 / 90…250 VAC - для HT-xx44.ZA2.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 10 до 120 А - для HT-xx44.ZD3 / от 10 до 80 А - для HT-xx44.ZA2 (в зависимости от модификации).
    • резистивная нагрузка от 8 до 90 А - для HT-xx44.ZD3 / от 8 до 60 А - для HT-xx44.ZA2 (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать три независимые цепи однофазной нагрузки благодаря наличию силового ключа в каждой фазе ТТР*.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

* - другие аналогичные ТТР, известные в России, оснащены, как правило, всего двумя силовыми ключами, а третья фаза у них сквозная (входная и выходная клемма соединена перемычкой). Такие реле не допускают коммутацию трехфазной нагрузки по схеме «Звезда с нейтралью».

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Токи нагрузки твердотельных реле серий HT-xx44.ZD3 и HT-xx44.ZA2

Модификация ТТР

Рекомендуемый предельный ток резистивной нагрузки

Максимально допустимый ток резистивной нагрузки

HT-xx44.ZD3

HT-1044.ZD3

8 A

10 A

HT-2544.ZD3

19 A

25 A

HT-4044.ZD3

30 A

40 A

HT-6044.ZD3

45 A

60 A

HT-8044.ZD3

60 A

80 A

HT-10044.ZD3

75 A

100 A

HT-12044.ZD3

90 A

120 A

HT-xx44.ZA2

HT-1044.ZА2

8 A

10 A

HT-2544.ZА2

19 A

25 A

HT-4044.ZА2

30 A

40 A

HT-6044.ZА2

45 A

60 A

HT-8044.ZА2

60 A

80 A
