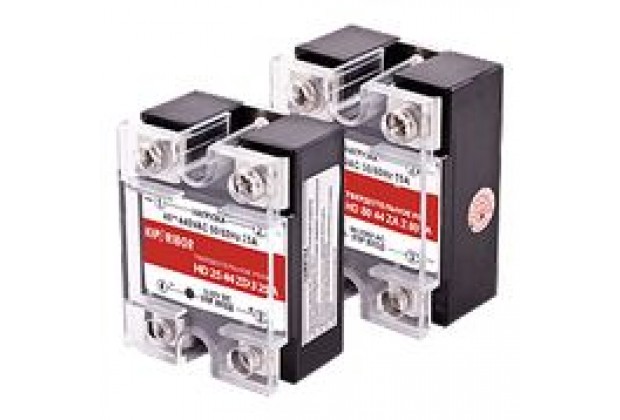

HD-xx44.ZD3 и HD-xx44.ZA2 твердотельные реле общепромышленные в стандартном корпусе

HD-xx44.ZD3 и HD-xx44.ZA2 твердотельные реле общепромышленные в стандартном корпусе

Предзаказ
Рейтинг:

Предзаказ 1.00

Цена по запросу

Цена без учета доставки


  • Производитель: ОВЕН
  • Код товара: 3847-01
  • Артикул: овен-219

Однофазные ТТР HD-xx44.ZD3 и HD-xx44.ZA2 являются на сегодняшний день самыми универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяю успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.

Особенности управления и коммутации нагрузки
  • Управляющий сигнал постоянного или переменного напряжения.
  • Широкий диапазон управляющего сигнала: 3…32 VDC - для HD-xx44.ZD3 / 90…250 VAC - для HD-xx44.ZA2.
  • Тип нагрузки и рекомендуемые пределы тока коммутации:Максимальный ток нагрузки от 10 до 40 А - для HD-xx44.ZD3 / от 10 до 80 А - для HD-xx44.ZA2 (в зависимости от модификации).
    • резистивная нагрузка от 8 до 30 А - для HD-xx44.ZD3 / от 8 до 60 А - для HD-xx44.ZA2 (в зависимости от модификации);
    • индуктивная нагрузка от 1 до 4 А - для HD-xx44.ZD3 / от 1 до 8 А - для HD-xx44.ZA2 (в зависимости от модификации).
  • Широкий диапазон коммутируемого напряжения 40…440 VAC.
  • Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
  • Высокое значение пикового напряжения 900 VAC (9 класс).
  • Подходят для коммутации как однофазной, так и трехфазной нагрузки.
  • Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
    • звезда;
    • звезда с нейтралью;
    • треугольник.

ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

Токи нагрузки твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2

Модификация ТТР

Рекомендуемый предельный ток нагрузки

Максимально допустимый ток нагрузки

резистивная нагрузка

индуктивная нагрузка

HD-хх44.ZD3

HD-1044.ZD3

8 A

1 A

10 A

HD-2544.ZD3

19 A

2,5 A

25 A

HD-4044.ZD3

30 A

4 A

40 A

HD-хх44.ZA2

HD-1044.ZА2

8 A

1 A

10 A

HD-2544.ZА2

19 A

2,5 A

25 A

HD-4044.ZА2

30 A

4 A

40 A

HD-6044.ZА2

45 A

6 A

60 A

HD-8044.ZА2

60 A

8 A

80 A
