Блоки вентильные предназначены для подключения преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.
Преимущества- Возможность калибровки датчика в условиях эксплуатации
- Заводская сборка с испытаниями на герметичность
- Малые габариты и масса

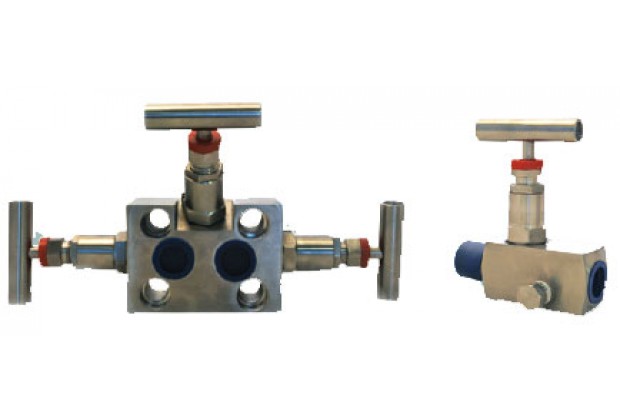

Используются в сборе с преобразователями давления. Блоки состоят из корпуса, запорного вентиля, который обеспечивает изоляцию преобразователя от технологического процесса, и дренажных вентилей, которые обеспечивают дренаж среды и упрощают замену преобразователя в условиях эксплуатации. Также трех- и пятивентильные блоки позволяют выравнивать давление в камерах преобразователя для калибровки нулевого значения выходного сигнала.
Технические характеристикиРабочая среда | жидкость, пар, газ |
Давление рабочей среды | до 40 МПа |
Температура рабочей среды | -40...+350 °С |
Предельные значения температур окружающего воздуха при эксплуатации | -40…+85 °С |
Присоединение к технологической линии | M20×1,5 манометрической формы |
Присоединение к преобразователю | резьбовое соединение M20х1,5 или фланцевый монтаж на преобразователь с межосевым расстоянием 54 мм |
Материал корпуса | нержавеющая сталь AISI 304S |
Тип вентилей | игольчатый клапан с графитовым уплотнением |
